PFT Rotor/stator D 6-3
Üniversal
Knauf PFT · PFT Rotor ve Statorlar (Helezon Pompa Üniteleri)
Her karıştırmalı ve besleme pompasının kalbi, rotor/stator olarak da bilinen pompa ünitesidir. Malzemeyi uygulama noktasına iletmek için gereken basınç burada oluşturulur. Boyuta bağlı olarak farklı basma kapasiteleri sağlanabilir. Pompa tanımındaki son rakam basınç kademesi sayısını gösterir; her kademe için 10 bar çalışma basıncı oluşturulabilir. Bu değerlere artık ulaşılamıyorsa ünite aşınmıştır ve değiştirilmelidir.
Öne çıkan özellikler
- Bakım gerektirmez: ...kullanıma hazır – montajdan hemen sonra çalışmaya hazır Önceden ayarlanmış gerilim sayesinde hemen kullanılabilir
- Düşük çalışma sıcaklığı: ... işe "serin kafayla" yaklaşır Sürtünme ısı üretir ve bu, statorun kauçuğunu etkiler. Bu nedenle statordaki ısının uygun kauçuk karışımı ve hızlı ısı dağılımıyla azaltılması önemlidir.
- Basınca dayanıklı: ... her basınca dayanır Statorun sabit kauçuk et kalınlığı, kauçukta eşit yük dağılımını ve geniş bir basınç aralığında kesintisiz pompalama kapasitesini garanti eder.
- Uzun kullanım ömrü: ... durmadan çalışır Son derece yüksek krom karbür içeriği sayesinde piyasadaki en yüksek aşınma direncine sahip rotor. Tamamen sertleştirilmiş dolu malzeme, uzun çalışma sürelerinden sonra bile yüksek aşınma direncini garanti eder.
- Basınç kararlılığı: Kauçuktaki deformasyon daha yüksek aşınmaya yol açar ve basınç kararlılığını daha hızlı düşürür, haznelerdeki tutma basıncıyla birlikte statorda geri akış oluşur.
- Çalışma sıcaklığı: Sürtünme ısı oluşturur ve bu, statorun kauçuğunu olumsuz etkiler. Bu nedenle uygun bir kauçuk karışımı ve hızlı ısı dağılımı ile statordaki ısıyı azaltmak önemlidir. Düzensiz kauçuk kalınlıkları hızlı ısı iletimini engeller.
- Ön gerilim ve pompanın çalışma aralığı: Bakım gerektirmeyen, kullanıma hazır stator – ön gerilimli, hemen kullanılabilir.
- Basınç kararlılığı: Kauçuktaki deformasyon daha yüksek aşınmaya yol açar ve basınç kararlılığını daha hızlı düşürür, haznelerdeki tutma basıncıyla birlikte statorda geri akış oluşur.
- Çalışma sıcaklığı: Sürtünme ısı oluşturur ve bu, statorun kauçuğunu olumsuz etkiler. Bu nedenle uygun bir kauçuk karışımı ve hızlı ısı dağılımı ile statordaki ısıyı azaltmak önemlidir. Düzensiz kauçuk kalınlıkları hızlı ısı iletimini engeller.
- Ön gerilim ve pompanın çalışma aralığı: "Kendin yap" – gerilim vidalarla ayarlanır; ihtiyaca göre yeniden sıkılabilir. Bu sayede bu stator, bir uzman tarafından uygulamaya veya malzemeye göre ayarlanabilir.
Kullanım alanları
- TWISTER D 6-3
- Makine modeli: G 4 (1), RITMO XL (1), SWING L (2)
- Alçı / alçı-kireç sıva (1)
- Hafif sıva
- Kireç-çimento sıva < 3 mm
- Yapıştırma harcı
- Donatı (file) harcı (2)
- Kasa dolgu harcı
- Son kat, mineral (2)
- Son kat, pasta (2)
- Kerpiç (toprak) sıva, kuru
- Yangın koruma harcı
- Beton onarım harcı (2)
- D 6-3 mf
- Makine modeli: G 4 (1), RITMO XL (1), SWING L (2)
- Alçı / alçı-kireç sıva (1)
- Hafif sıva (1)
- Kireç-çimento sıva < 3 mm (1)
- Yapıştırma harcı
- Donatı harcı
- Kasa dolgu harcı
- Dispersiyon (plastik) boya
- Kil sıva, kuru karışım (1)
- Duvar örme harcı
- Yangın koruma harcı (1)
- Beton onarım harcı (1)
- D 6-3 mf yumuşak
- Makine modeli: G 4, RITMO XL, SWING L
- Alçı / alçı-kireç sıva
- Hafif sıva
- Kireç-çimento sıva < 3 mm
- Serpme (kaba) sıva / çarpma
- Yapıştırma harcı
- D 6-3 kelepçeli
- Makine modeli: G 4, RITMO XL, SWING L
- Alçı / alçı-kireç sıva
- Hafif sıva
- Kireç-çimento sıva > 3 mm
- Serpme (kaba) sıva / çarpma
- Donatı harcı
- Kerpiç (toprak) sıva, kuru
- Beton onarım harcı
- Zemin şapı 35 l
Modeller ve teknik veriler
TWISTER D 6-3 PIN
| Stator TWISTER 6-3 PIN | 00007899 |
|---|---|
| Tırnaksız rotor | 00237908 |
| Tırnaklı rotor | 00703740 |
| makine modeli için | G 4, RITMO XL, SWING L |
| Dönüş yönü | Saat yönünde |
| Renk kodu | Turuncu |
| Çalışma basıncı | 30 bar |
| Stator uzunluğu / Ø | 273 mm / 90 mm |
| Maks. tane boyutu | 3 mm |
| 400/200 d/dk'da verim | 20 | 10 l/min |
| Bağlantı tipi | D |
| Kauçuk sertliği | Sert |
| Basma mesafesi | DN25 ile 30 m'ye kadar (G 4) DN35 ile 50 m'ye kadar (G 4) Sıva harcıyla 30 m'ye kadar (RITMO XL) Macunlarla 50 m'ye kadar (RITMO XL) DN35 ile 30 m'ye kadar (SWING L) |
| Aksesuarlar | D pompası gergi çubuğu 370 mm (2'li paket) |

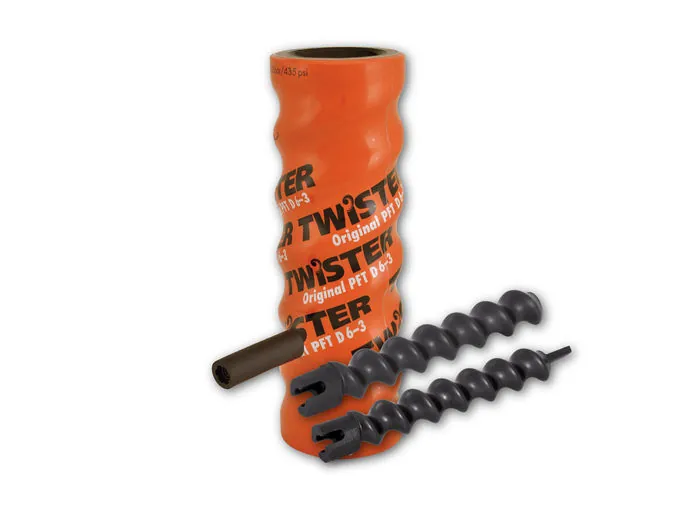

TWISTER D 6-3
| Stator TWISTER 6-3 | 00008862 |
|---|---|
| Tırnaksız rotor | 00237908 |
| Tırnaklı rotor | 00703740 |
| makine modeli için | G 4, RITMO XL, SWING L |
| Dönüş yönü | Saat yönünde |
| Renk kodu | Turuncu |
| Çalışma basıncı | 30 bar |
| Stator uzunluğu / Ø | 273 mm / 90 mm |
| Maks. tane boyutu | 3 mm |
| 400/200 d/dk'da verim | 20 | 10 l/min |
| Bağlantı tipi | D |
| Kauçuk sertliği | Sert |
| Basma mesafesi | DN25 ile 30 m'ye kadar (G 4) DN35 ile 50 m'ye kadar (G 4) Sıva harcıyla 30 m'ye kadar (RITMO XL) Macunlarla 50 m'ye kadar (RITMO XL) DN35 ile 30 m'ye kadar (SWING L) |
| Aksesuarlar | D pompası gergi çubuğu 370 mm (2'li paket) |
D 6-3 mf PIN
| Stator D 6-3 mf PIN | 20115512 |
|---|---|
| Tırnaksız rotor | 00237908 |
| Tırnaklı rotor | 00703740 |
| makine modeli için | G 4, RITMO XL, SWING L |
| Dönüş yönü | Saat yönünde |
| Renk kodu | Pembe |
| Çalışma basıncı | 30 bar |
| Stator uzunluğu / Ø | 273 mm / 90 mm |
| Maks. tane boyutu | 3 mm |
| 400/200 d/dk'da verim | 20 | 10 l/min |
| Bağlantı tipi | D |
| Kauçuk sertliği | Sert |
| Basma mesafesi | DN25 ile 30 m'ye kadar |
| Aksesuarlar | D pompası gergi çubuğu 370 mm (2'li paket) |

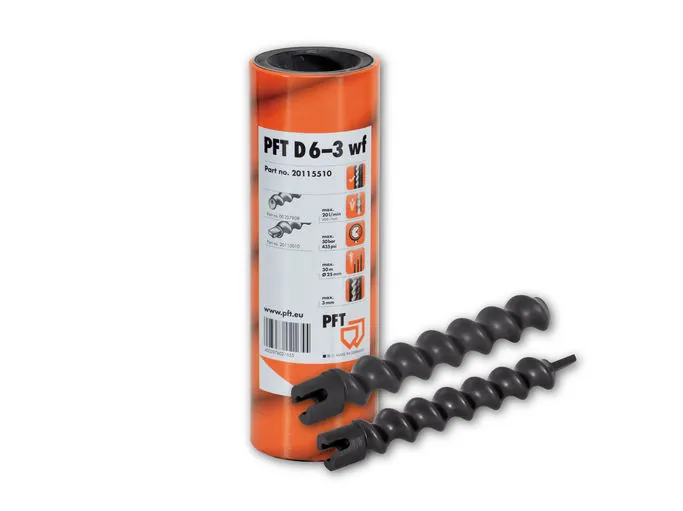

D 6-3 mf
| Stator D 6-3 mf | 20115510 |
|---|---|
| Tırnaksız rotor | 00237908 |
| Tırnaklı rotor | 00703740 |
| makine modeli için | G 4, RITMO XL, SWING L |
| Dönüş yönü | Saat yönünde |
| Renk kodu | Turuncu |
| Çalışma basıncı | 30 bar |
| Stator uzunluğu / Ø | 273 mm / 90 mm |
| Maks. tane boyutu | 3 mm |
| 400/200 d/dk'da verim | 20 | 10 l/min |
| Bağlantı tipi | D |
| Kauçuk sertliği | Sert |
| Basma mesafesi | DN25 ile 30 m'ye kadar (G 4) |
| Aksesuarlar | D pompası gergi çubuğu 370 mm (2'li paket) |
D 6-3 mf yumuşak
| Stator D 6-3 mf yumuşak | 00515546 |
|---|---|
| Tırnaksız rotor | 00237908 |
| Tırnaklı rotor | 00703740 |
| makine modeli için | G 4, RITMO XL, SWING L |
| Dönüş yönü | Saat yönünde |
| Renk kodu | Turuncu |
| Çalışma basıncı | 25 bar |
| Stator uzunluğu / Ø | 273 mm / 90 mm |
| Maks. tane boyutu | 4 mm |
| 400/200 d/dk'da verim | 20 | 10 l/min |
| Bağlantı tipi | D |
| Kauçuk sertliği | Yumuşak |
| Basma mesafesi | DN25 ile 25 m'ye kadar (G 4) |
| Aksesuarlar | D pompası gergi çubuğu 370 mm (2'li paket) |

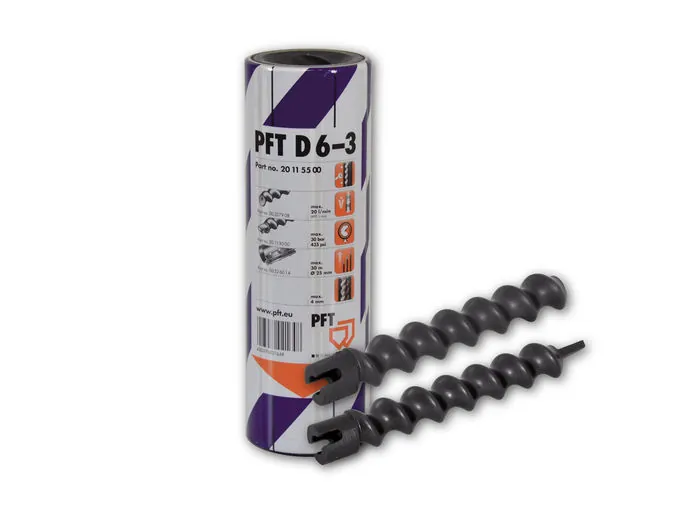

D 6-3 kelepçeli
| Stator D 6-3, kelepçeli | 20115500 |
|---|---|
| Tırnaksız rotor | 00237908 |
| Tırnaklı rotor | 00703740 |
| makine modeli için | G 4, RITMO XL, SWING L |
| Dönüş yönü | Saat yönünde |
| Renk kodu | Beyaz/mavi |
| Çalışma basıncı | 30 bar |
| Stator uzunluğu / Ø | 273 mm / 90 mm |
| Maks. tane boyutu | 4 mm |
| 400/200 d/dk'da verim | 20 | 10 l/min |
| Bağlantı tipi | D |
| Kauçuk sertliği | Sert |
| Basma mesafesi | DN25 ile 25 m'ye kadar |
| Aksesuarlar | D pompası gergi çubuğu 370 mm (2'li paket) D pompası kelepçesi, galvanizli |
Seçenekler ve parça numaraları
Her satır ayrı bir kalemdir: adet girip “Ekle” ile teklif listenize ekleyin.
| Ürün / ölçü | Parça / ürün no. | Semra stok kodu | Adet | Ekle |
|---|---|---|---|---|
| Stator TWISTER 6-3 PIN 00007899 | 00007899 | — | ||
| Tırnaksız rotor 00237908 | 00237908 | — | ||
| Tırnaklı rotor 00703740 | 00703740 | — | ||
| D pompası gergi çubuğu 370 mm (2'li paket) 20118780 · KNAUF100.001 | 20118780 | KNAUF100.001 | ||
| Stator TWISTER 6-3 00008862 | 00008862 | — | ||
| Stator D 6-3 mf PIN 20115512 | 20115512 | — | ||
| Stator D 6-3 mf 20115510 | 20115510 | — | ||
| Stator D 6-3 mf yumuşak 00515546 | 00515546 | — | ||
| Stator D 6-3, kelepçeli 20115500 | 20115500 | — | ||
| D pompası gergi çubuğu 370 mm (2'li paket) D pompası kelepçesi, galvanizli 00526014 · KNAUF100.017 | 00526014 | KNAUF100.017 | ||
| Rotor D 6-3 00237909 · KNAUF010.101 | 00237909 | KNAUF010.101 | ||
| Stator TWISTER D 6-3 00237911 · KNAUF010.097 | 00237911 | KNAUF010.097 |
Dokümanlar
- Broşür — DS138_en (PDF, EN)
